机械密封型号及规格尺寸

     机械密封有多种类型，但机械密封的含义大同小异，很多厂家（如南方泵业、格兰富、约翰克兰等）都有自己的机械密封型号表示方法（如以数字和英文字母大写的方式来表示），现以机械密封生产厂家-达能化机公司的化工泵机械密封DNBB1-32-UUVGG予以详细说明机械密封型号含义及代表的意义：

     DN：指生产厂家供应商，此为达能厂名的缩写；

     BB：表示机封的结构，BB表示双端面、两端均为平衡型；

     1：表示密封型式，O型圈的；

     32：表示密封轴的轴颈；

     UUVGG：表示机械密封的组合材质, 硬对硬，氟橡胶O型圈，316材质。

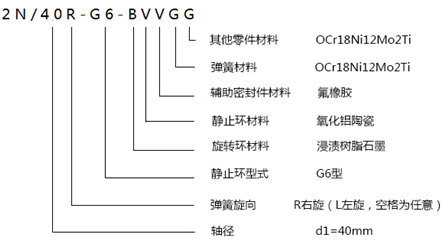

     单端面机械密封型号及尺寸标识，如下图：

     注：常用机械密封型号介绍：

    1、HU1型：HU1型机械密封符合ISO3096DIN24960和GB6556标准，辅助密封卷根据工况要求可选用同规格橡胶“O”圈PTFE“V”圈，单弹簧、非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关，磨擦副材质与辅助密封材质可根据实际工况选用。

    2、HU3型：HU3型机械密封符合DIN24960及GB/T6556-94标准，可替代116U、59U型机封、为非平衡型、单端面结构、任意旋向；各种污水泵、化工泵、热循环泵均适用，弹簧选择有：蝶形弹簧、多弹簧等。

    3、HU5型：HU5型机械密封符合DIN24960标准，背靠背安装亦符合DIN24960标准双端面机械密封，属于部分平衡型、橡胶波纹管，单弹簧、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用。磨擦副材质与辅助密封材质请根据实际工况选用。

    4、HU7型：HU7型机械密封符合DIN24960及GB/T6556-94标准，可替代108U型机封，非平衡、圆锥形弹簧结构，弹簧的旋向与轴旋向有关；磨擦副材质与辅助密封材质可根据实际工况选用，适用范围：被密封介质：污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统。

    5、HUU803型：HUU803型机械密封符合DIN24960及GB/T6556-94标准，为非平衡型，多弹簧结构双端面，传动套传动，密封腔压力必须高于介质压力0.1-0.2Mpa。磨擦副材质与辅助密封材质请根据实际工况选用。

    6、HBM1型：HBM1型机械密封符合DIN24960标准，为单端面、平衡型、任意旋向金属波纹管式密封，动环O形圈、柔性石墨圈不起补偿作用，因此波纹管移动没有阻力，适用于高温、高粘度介质。磨擦副材质与辅助密封材质请根据实际工况选用。

    7、HBM5型：HBM5型机械密封属单端面、平衡型、旋转式金属波纹管机械密封，动环部分与轴套连为一整体，整套机械密封集装化，简化了安装工艺，泵外调整，使得安装机械密封更为简单，在化工、造纸、污水等行业中广泛使用。

    8、HQ901型：HQ901型机械密封属外装式、单端面、多弹簧、静止式、平衡型结构、弹簧与介质不接触，轴向尺寸较短，可代替骨架油封，集装化设计，简化安装工艺，安装更为简单方便（磨擦副材质与辅助密封材质请根据实际工况选用）。

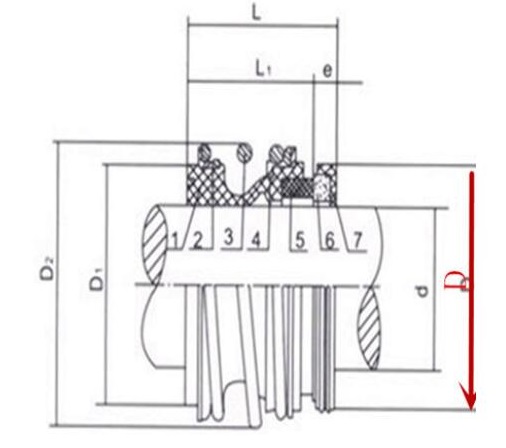

  机械密封型号及尺寸对照表及参数（以109型清水潜水泵专用机械密封的结构图和尺寸、参数表为例）：

型号	尺寸
	d	D	D1	D2	L	L1	e
109-18	18	33	29	33	27	19.5	7.5
109-20	20	35	33	38	29	21.5	7.5
109-25	25	40	38	44	30.5	23	7.5
109-30	30	45	44	50	34	26.5	7.5
109-32	32	50	50	59	36	28.5	7.5
109-40	40	58	55	64	39	30	9
109-45	45	63	60	70	39	30	9
109-50	50	70	65	77	40	30.5	9.5
109-55	55	75	72	83	46	35	11
109-60	60	80	79	91	49	38	11
109-65	65	85	84	96	51	40	11
109-70	70	92	90	103	51	40	11
109-75	75	97	95	110	51	40	11
109-80	80	105	100	116	52	40	12
109-85	85	110	107	124	55	41	14
109-90	90	115	114	131	59	45	14
109-95	95	120	119	136	60	46	14
109-100	100	125	124	140	61	47	14

  泵用机械密封规格型号参数：

   注：108、109、208、204、202等及进口机械密封型号及尺寸参数或对照表
